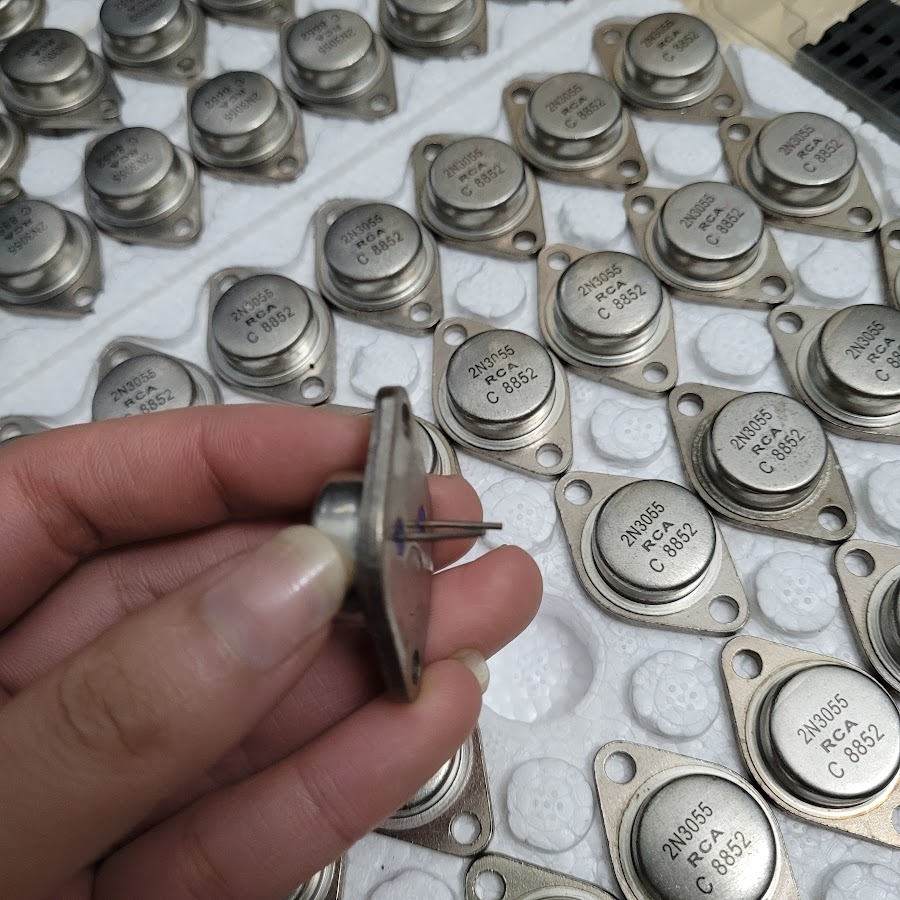

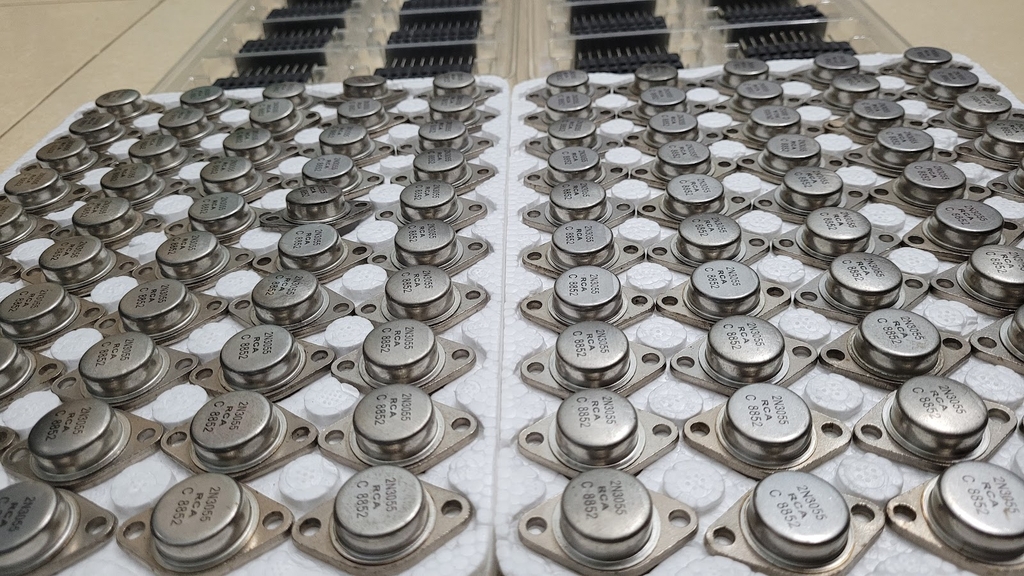

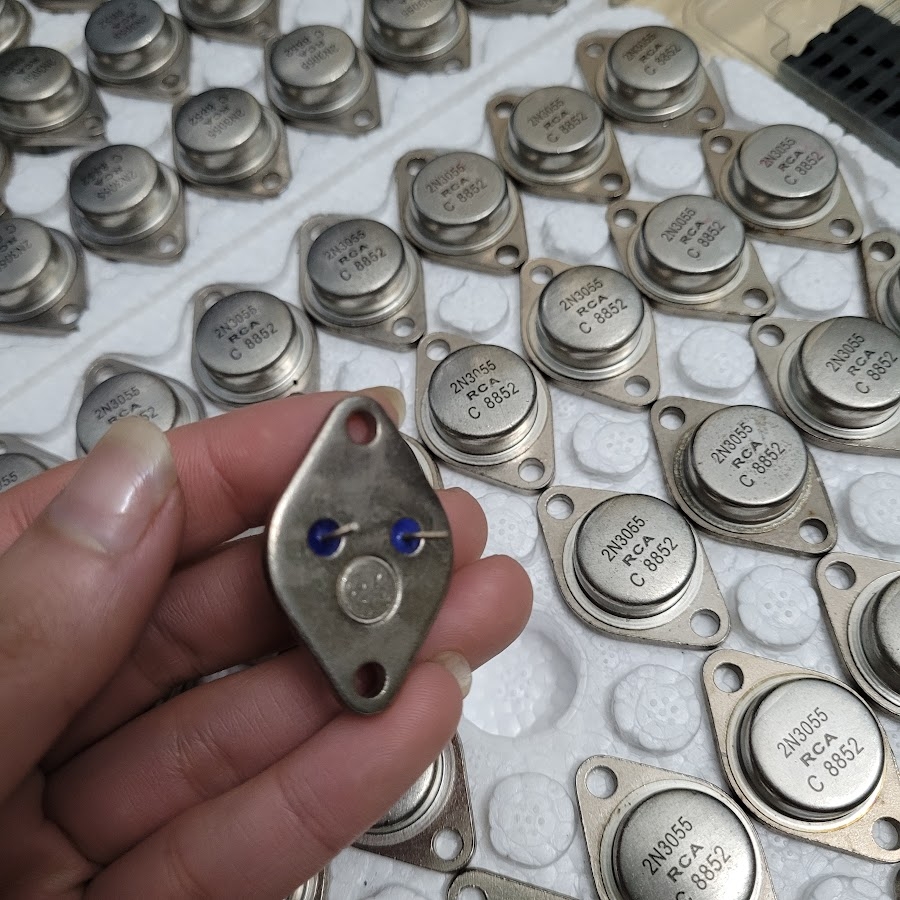

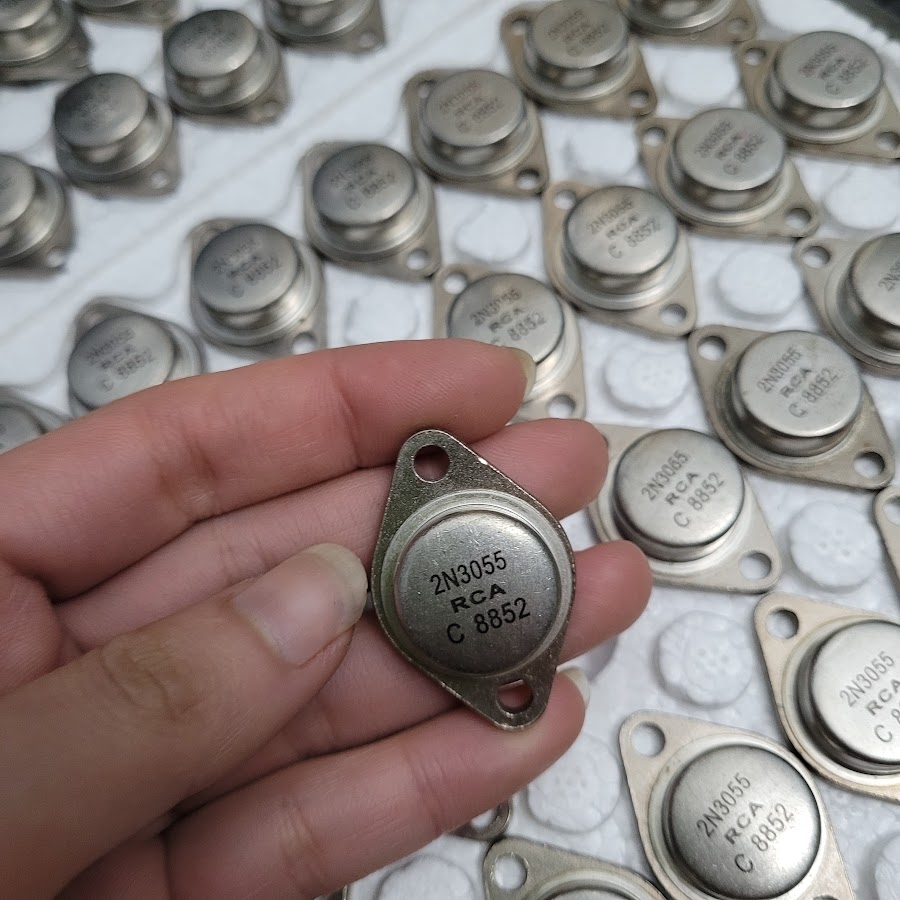

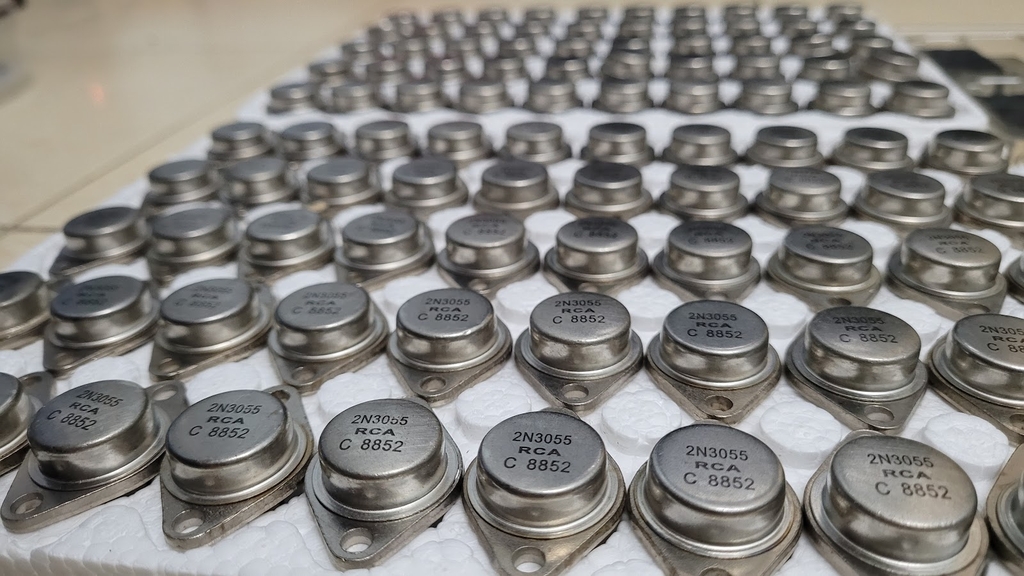

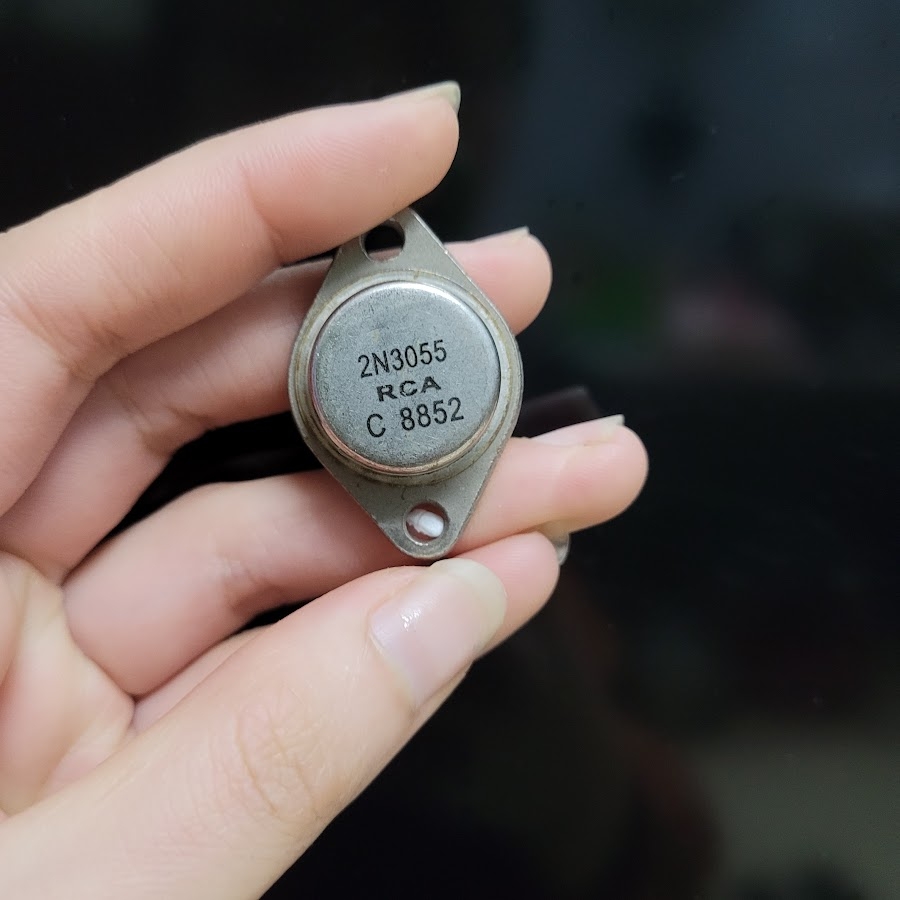

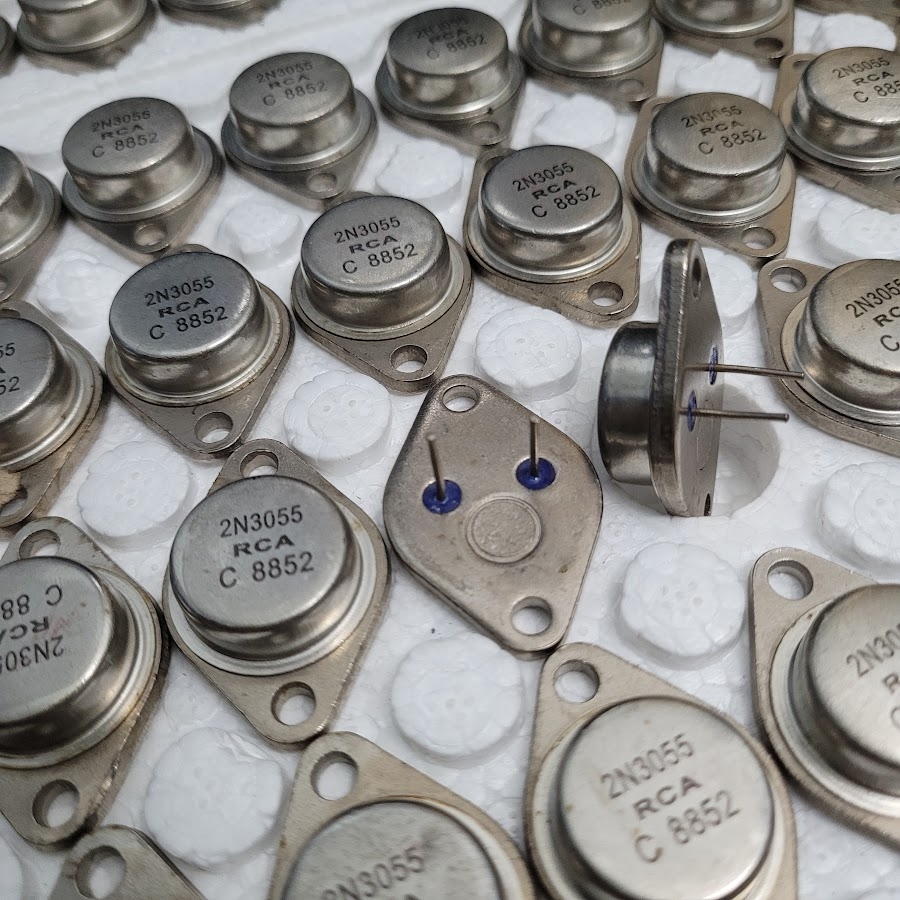

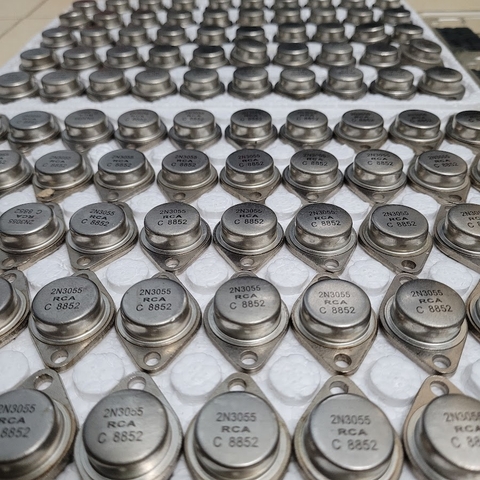

Sò sắt 2N3055 RCA tháo máy

Giá:  loại tốt: 17k

Loại thường: 15K

Linh kiện Minh Hải chuyên cung cấp linh kiện điện tử chất lượng với giá phải chăng: sò công suất, sò tháo máy, mosfet, tụ nguồn, IC, diode… với phong cách phục vụ nhiệt tình - thân thiện, luôn sẵn sàng cung cấp linh kiện và đồng hành cùng quý khách hàng!

2N3055 là một transistor công suất NPN đa năng được sản xuất với thiết kế cấu trúc hình trục, linh kiện được gắn trong một vỏ kim loại kín. Nó được thiết kế cho các ứng dụng chuyển mạch và khuếch đại, đặc biệt ứng dụng nhiều trong âm thanh.

1. Thông số kỹ thuật:

- Điện áp chịu đựng Vcb: 100V

- Điện áp VCEO: 60V

- Điện áp VEBO: 7V

- Dòng chịu đựng Ic: 15A

- Dòng chịu đựng Ib: 7A

- Công suất: 115W

2. Transistor tương đương:

2N3055 tương đương với: 2N6673, 2N6675, 2N3773, cặp bổ sung- MJ2955

3. Công dụng của transistor 2N3055

• 2N3055 được sử dụng khi bạn muốn một thiết bị chuyển mạch đơn giản cho tải công suất trung bình. Transistor 2N3055 là một trong những transistor cơ bản được bán trên thị trường với giá rẻ, nhiều phân loại và có các tính năng phù hợp với nhiều ứng dụng.

• 2N3055 cũng được sử dụng nhiều trong bộ khuếch đại công suất âm thanh. Thiết bị có hệ số khuếch đại tốt và độ tiện lợi cũng gần như tuyến tính làm cho 2N3055 trở thành một trong những giải pháp tốt cho bộ khuếch đại công suất.

• Ngoài ra, 2N3055 còn được ứng dụng trong PWM, mạch điều chỉnh, chuyển đổi chế độ cung cấp điện, bộ khuếch đại tín hiệu

4. Cách sử dụng

2N3055 có thể được sử dụng cho bất kỳ ứng dụng của transistor NPN nào nhưng để hiểu chức năng của thiết bị, hãy xem xét một mạch ứng dụng đơn giản như hình dưới đây. Chúng ta sẽ sử dụng 2N3055 như một thiết bị chuyển mạch đơn giản để điều khiển động cơ và có cấu hình cực phát chung.

Như trên mạch điện, sử dụng một động cơ làm tải và tín hiệu cổng để bật transistor được cung cấp bởi nguồn 5V với nút là thiết bị kích hoạt. Nguồn kích hoạt và nguồn điện dùng chung điểm nối đất để mạch hoạt động. Điện trở 100Ω được sử dụng để hạn chế dòng điện đi qua cực gốc.

Khi bắt đầu hoạt động nút sẽ mở và không có dòng điện chạy qua cực gốc của transistor. Khi không có dòng điện cực gốc, transistor hoạt động như mạch hở và toàn bộ điện áp cấp V1 sẽ xuất hiện trên nó. Khi nhấn nút tại một thời điểm nhất định, điện áp V2 tạo thành một vòng kín với cực gốc. Với vòng kín này, một dòng điện chạy qua cực gốc của transistor và với dòng điện cực gốc, transistor được bật. Transistor hoạt động như ngắn mạch ở trạng thái bật sẽ có dòng điện cực góp chạy qua động cơ làm cho nó quay. Động cơ này sẽ tiếp tục quay cho đến khi có dòng điện cực gốc trở lại.

 Sau một thời gian nhất định khi thả nút, dòng điện cực gốc trở thành 0 và transistor bị tắt. Transistor chuyển sang trạng thái điện trở cao ở chế độ tắt, dòng điện cực góp cũng trở thành 0 làm động cơ dừng lại.

Cách điều khiển động cơ công suất thông qua nút nhấn đơn giản giúp chúng ta hiểu về cách sử dụng 2N3055 như một thiết bị chuyển mạch đơn giản. Và theo cách tương tự chúng ta có thể sử dụng 2N3055 trong các mạch khác.

2. Chú ý khi lắp ráp:

- Kiểm tra mạch điện, nguồn cấp có trong trạng thái hoạt động tốt không,

- Đo kiểm tra điện áp BE có trong tiêu chuẩn quy định không,

- Kiểm tra tải cách điện của transistor với tản nhiện trước khi cấp điện,

- Lưu ý phải lắp đúng loại sò mà mạch điện đã quy định (tránh trường hợp lắp sò thuận vào chỗ mạch quy định sò ngược, và ngược lại).

4. Cam kết của shop:

- Giao hàng đúng số lượng và chất lượng như trên.

- Hình ảnh đăng trên sản phẩm là ảnh thật.

- Giao hàng nhanh nhất có thể cho khách

- Đổi trả cho khách nếu đơn hàng có vấn đề (quý khách nhớ quay video bóc hộp khi nhận hàng để shop tiện đổi trả nếu đơn hàng có vấn đề phát sinh)

Linh kiện Minh Hải xin hân hạnh được phục vụ quý khách!
